1）概述
YB□-12型预装式变电站是由施耐德国家集团授本公司生产地最新型产品，它吸收美式箱变、欧式箱变和国产箱变的三大派别的优点，适合我国的国情特点，采用新型环保材料，新工艺和先进高低压成套技术，优化组合完成的智能化供电成套装置，它功能多，用途广。运行安全可靠，外型美观。并可结合周边环境，设计各种不同风格的造型。具有安装方便，少占地，少维护，少投资，寿命长等优点。可作为城市建筑，居民小区、市政设施，工厂、矿山、公路、园林、码头、油田和设施临时用电等部门，场所的变配电设备。

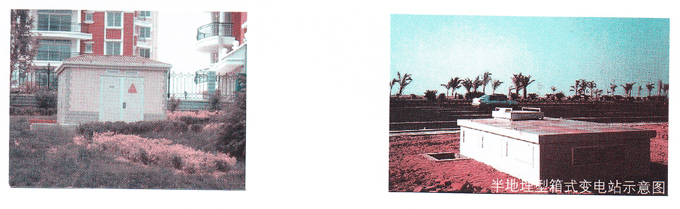

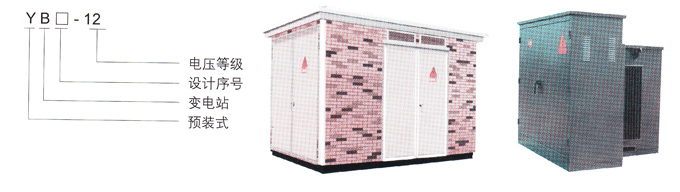

2）型号含义
3）结构特点
1.按可否配置智能系统分:智能型和紧凑型。
2.箱体(外壳)材质分:金属外壳；非金属外壳。
3.其中非金属外壳采用增强玻纤和特种水泥预制合成作为壳体材料，具有较高的机械强度，耐冲击性能好，不易导热，还有防火阴燃特性，于金属外壳相比较，更具有良好的防腐性和使用寿命极长等特性。
4）使用条件
1.环境温度：不高于+40℃，不低于-25℃；且24h内平均温度不高于+30℃；
2.海拔高度：不超过1000米；
3.地震水平加速不大于0.4m/s2，垂直加速不大于0.2m/s2；
4.无剧烈振动个冲击及爆炸的危险场所。

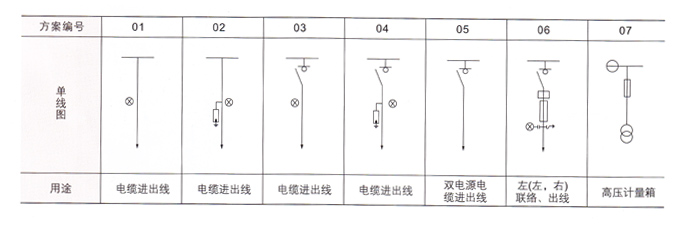

5）高压主电路常用方案

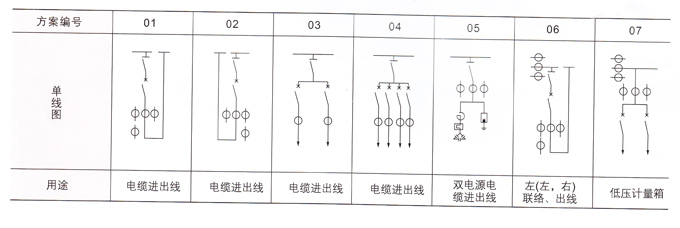

6)低压主电路常用方案
 |
7）箱式变电站吊装运输，使用安装注意事项：
1.箱式站基础四周应预埋接地极，变压器和防雷接地可合用，其接地电阻R。
2.箱式站弃掉应用专用起吊根据，起吊部分必须按箱式站的标明部分。
3.箱式站底部于基础结合处，需用水泥浆抹封，以防水进入电缆室。
4.电缆进入套管后，其缝隙必须密封，以防虫、水进入。 |
| 8）基本技术参数 |
| 额定电压 |
辅助回路 |
D变压器额定容量(kVA) |
额定电流 |
| 高压侧 |
低压侧 |
交流 |
直流 |
高压 |
低压 |
| 12KV |
0.4KV |
110V
220V
380V |
24V |
100，125，160，200，
250，315，400，500，630，
800，1000，1250，1600 |
400A
630A |
100A～2500A |
| 额定频率 |
额定短时耐受电流 |
额定峰值耐受电流 |
| 高压开关设备 |
低压开关设备 |
50Hz
(60Hz) |
12kV
16kA 2s(4s)
20kA 2s(4s) |
110V
220V
380V |
250-315kVA 15kA
400-800kVA 30kA
1000kVA以上按实际短路电流进行
注：200kVA及以下免试 |
12kV
40kV
50kA |
9）绝缘水平 高压电器设备耐压值
| 额定电压 |
雷电冲击耐受电压 |
1min工频耐受电压 |
| 对地及相间 |
隔离断口 |
对地及相间 |
隔离断口 |
| 10 |
75 |
85 |
42 |
85 |
|
